Let's note J9 分解 →J10もほとんど同じ メモリを交換して8GB/16GB化

PC

Let’s note J9 を分解します。 ※後日追記 →J10もほとんど同じみたいです。
今回は内蔵メモリ交換(2G→4G)とWiFiカードの換装をします。
内蔵メモリを4Gにすることで、市販モデルを8G化できます!


内蔵メモリを8Gにすることで、市販モデルを16G化できます!

分解すると保証がなくなります。分解は自己責任でおねげーします。

Let’s note J9 分解手順 1

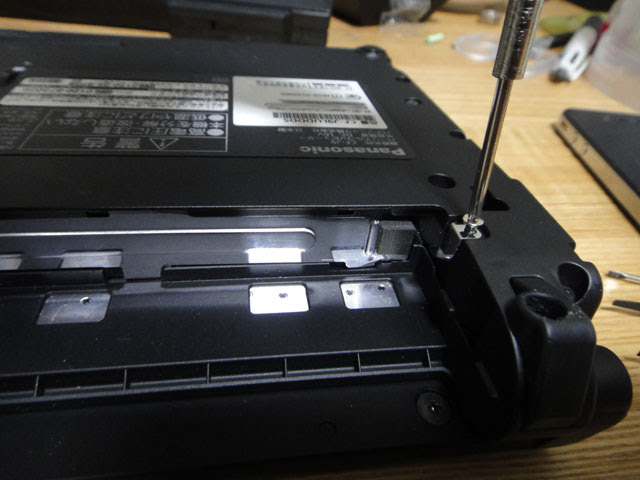

バッテリーを外し、HDDベイのねじを外す。

Let’s note J9 分解手順 2

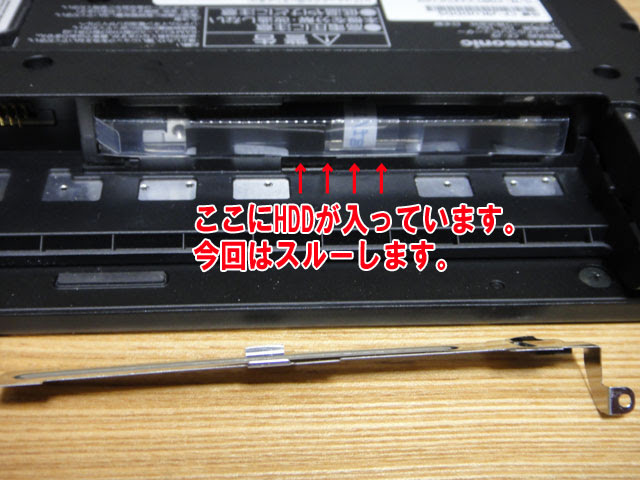

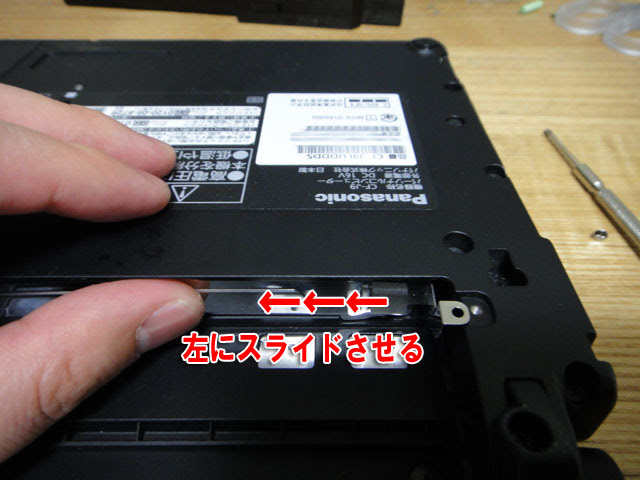

HDDベイのふたを外す。

左にスライドスライドすると簡単に外れます。

Let’s note J9 分解手順 3

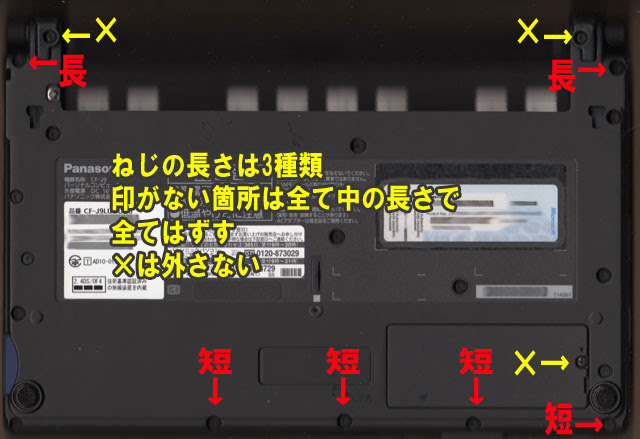

底面のねじを外す。

ねじは長、中、短の3種。どこの穴がどの長さか参考にしてください。

Let’s note J9 分解手順 4

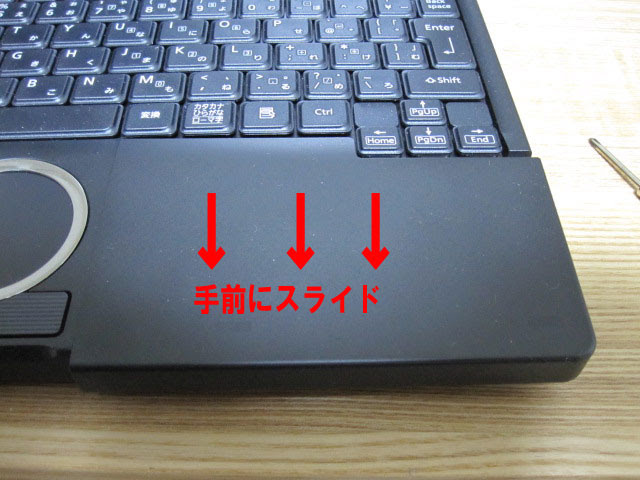

表にして、右パームレストを外す。

Let’s note J9 分解手順 5

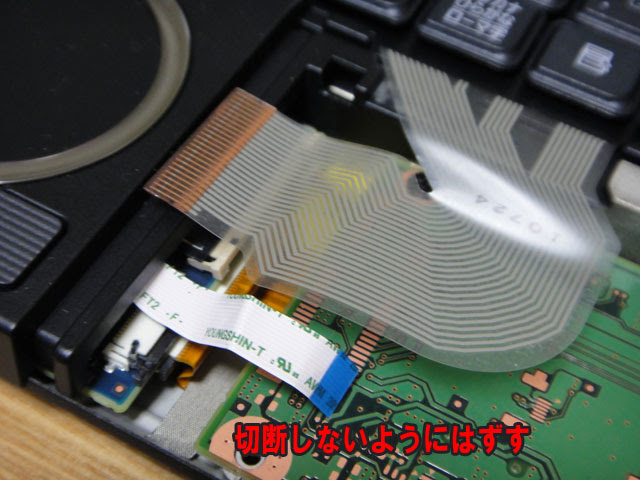

キーボードとトラックパッドのフラットケーブルを外し、ねじの上に張ってあるシールをはがす。

Let’s note J9 分解手順 5

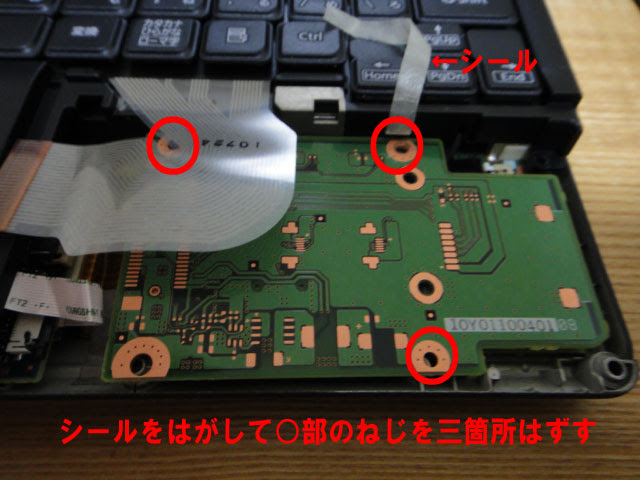

基盤のねじを外す。(基盤の裏面はモデムがあるので要注意)

Let’s note J9 分解手順 6

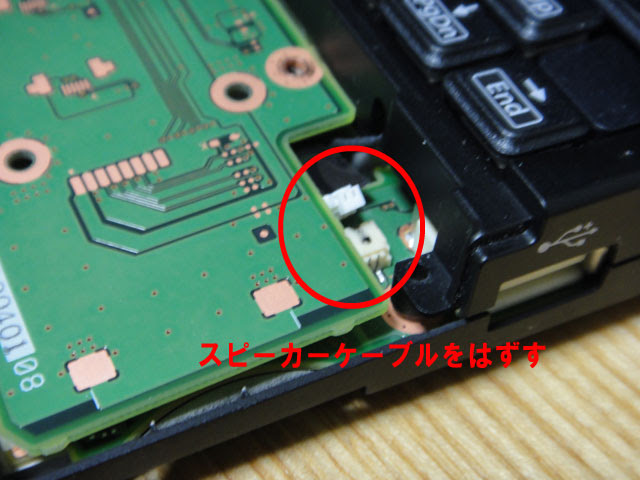

スピーカーケーブルを外す。

※この作業を省いてキーボードを外すとケーブルが切れてしまいます。

Let’s note J9 分解手順 7

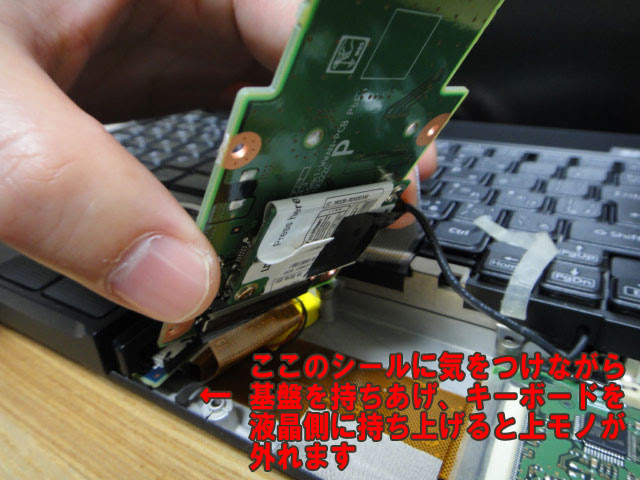

基盤を持ち上げながらキーボード(上モノ)を外す。

※電源スイッチと無線LANのスイッチをなくさないように注意。

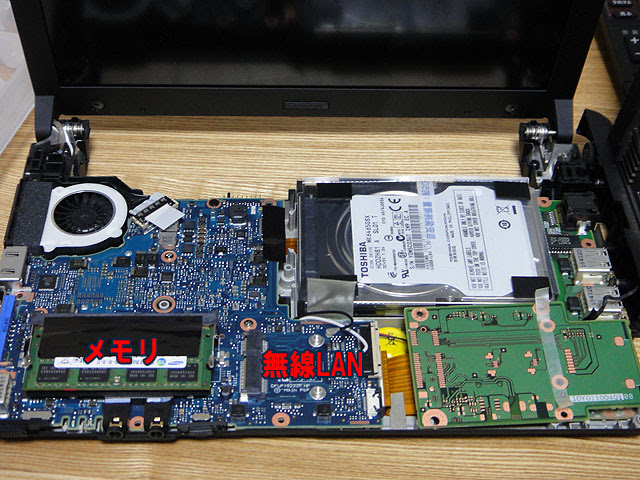

Let’s note J9 分解完了



メモリとWiFiカードにすぐにアクセスできるので、交換してから逆の手順で元に戻す。
WiFiモジュールはIEEE802.11ac(867Mbps)のIntel 7260への交換がおすすめです。
Intel 7260についてもっと詳しく知りたい人は「PCIeのWiFiモジュールはIEEE802.11ac(867Mbps)のIntel 7260に早く交換した方がいい」を参照してください。
